齿轮的直径计算方法
求齿轮的每一模数相对应的齿轮的齿数和齿轮的直径。
例如：
齿轮的模数 M =7
齿轮的齿数是 Z =12
齿直径为98
告诉你一简单的计算方法：

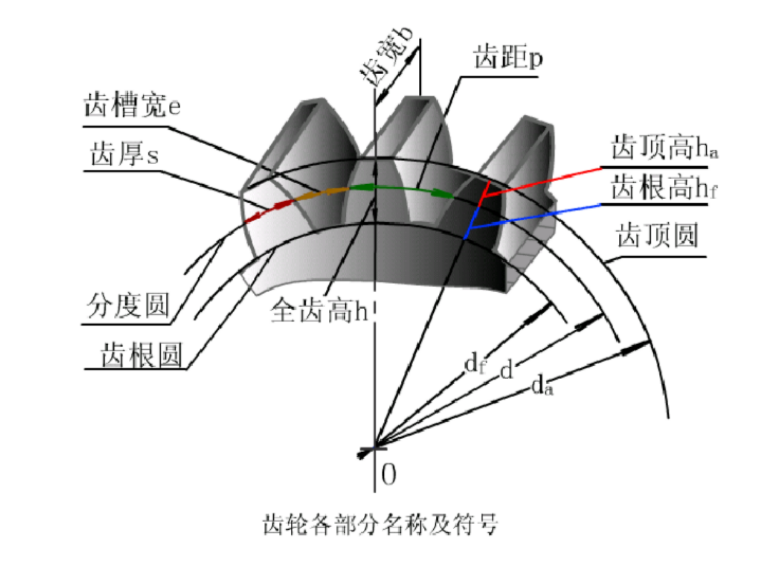

齿轮的直径计算方法：
齿顶圆直径＝（齿数＋2)*模数
分度圆直径＝齿数*模数
齿根圆直径＝齿顶圆直径﹣4.5模数
比如：
M4 32齿
齿顶圆直径＝(32+2)*4=136mm
分度圆直径＝32*4=128mm
齿根圆直径＝136-4.5*4=118mm
M7 12齿
就是(12+2)*7=98mm
这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
